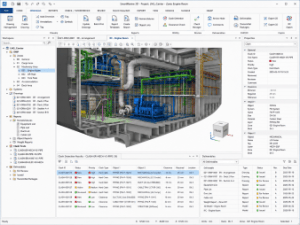

SmartMarine 3D - Drawings, Reports, Clash Detection & livrables - 28h

Jour 1 - Préparation des livrables

Matin (3h30)

• Rôle des livrables dans un projet naval.
• Types de livrables : plans, vues, rapports, nomenclatures.
• Préparation du modèle avant extraction.
• Contrôle des attributs nécessaires.
• Organisation des vues.

Après-midi (3h30) :

• Sélection des objets à publier.
• Préparation des filtres.
• Exercice : préparer une zone pour extraction.

Jour 2 - Drawings and Reports

Matin (3h30) :

• Présentation du module Drawings and Reports.
• Notions de templates, règles, vues et styles.
• Création ou mise à jour d'un dessin selon environnement disponible.
• Gestion des annotations et vues.
• Extraction de rapports.

Après-midi (3h30) :

• Nomenclatures et listes d'objets.
• Contrôle des données extraites.
• Exercice : générer un rapport métier.

Jour 3 - Interference Checking et contrôle maquette

Matin (3h30) :

• Principes de détection d'interférences.
• Types d'interférences : hard clash, clearance, maintenance.
• Règles de contrôle par discipline.
• Paramétrage d'un contrôle.

Après-midi (3h30) :

• Analyse des résultats.
• Affectation et suivi des corrections.
• Bonnes pratiques de coordination.
• Exercice : identifier et qualifier des clashes.

Jour 4 - Workflow qualité et cas pratique final

Matin (3h30) :

• Processus qualité maquette.
• Revue de modèle.
• Préparation d'une réunion de coordination.
• Traçabilité des corrections.

Après-midi (3h30) :

• Cas pratique : préparation livrable + contrôle clash.
• Mise à jour après correction.
• Évaluation finale.
• Synthèse d'un workflow qualité ETC Academy.

• Comprendre le rôle du module Drawings and Reports.
• Préparer une zone ou un modèle pour production de livrables.
• Générer ou mettre à jour des plans selon configuration projet.
• Extraire des rapports et nomenclatures.
• Utiliser les outils de contrôle d'interférences.
• Suivre et corriger les clashes.
• Structurer une démarche qualité maquette.

• Formation accessible en présentiel et en distanciel.
• Exercices alternants théorie et pratique.
• Travaux pratiques et projets.

• Ingénieurs formateurs expérimentés.
• Supports de cours et exercices.
• Un ordinateur peut être fourni.
• Vidéo projecteur et tableau digital à disposition.
• Connexion internet.
• Des machines virtuelles sont mises à disposition pour les formations à distance.

• Test de positionnement en amont de la formation.
• Évaluation en cours de formation.
• Évaluation finale.
• Attestation de suivi délivrée à la fin de la formation.

• Comprendre le rôle du module Drawings and Reports
• Préparer une zone ou un modèle pour production de livrables
• Générer ou mettre à jour des plans selon configuration projet
• Extraire des rapports et nomenclatures
• Utiliser les outils de contrôle d’interférences
• Suivre et corriger les clashes
• Structurer une démarche qualité maquette
